UnityにおけるMVPパターンについて

はじめに

こんにちは！クライアントチームの♂Natsuki♂です。

以前は野生のUnityプログラマーとして我流でコードを書いていましたが、今は昔、
最近では設計・実装の知識も身についてスーパーインテリジェントプログラマーになりましたので、そのあたりの話をしようかと思います。

真面目な話をすると、今回はUnityにおけるMVPパターンの話をしたいと思います。
MVPパターンを用いることで、クラスの責務や依存関係が整理されて「いい感じ」のコードが書けるということをお伝えできればと思います。

対象読者

この記事は以下のような方を対象としています。

我流でコードを書いてる人
何らかのパターンを使って設計・実装してみたい人
クラスの責務や依存関係を整理したい人

MVPパターンとは

MVPパターンとは、ざっくり言うとModel(データ)、View(表示)、Presenter(両者の仲介役)という役割に分割して処理を行おうという考え方のことです。
これは特に何かしらのデータをユーザーに表示する場面で役に立ちます。

MVPパターンを用いることで以下のようなメリットが得られます。

クラスの責務が明確になる
- 改修が簡単になる
クラス同士(ModelとView)が疎結合になる
- クラスの差し替えやテストが簡単になる

さて、MVPパターンという言葉をWeb系のフレームワーク等で聞いたことがある方も居るかもしれません。
それを(割と何でもアリな)Unityの世界に部分的に持ち込むことで、一定の秩序をもたらすことがでるというお話になります。

文章で書いても分かりづらいかと思うので、次の章から具体例を載せつつ説明していきます。

具体例

この章ではMVPパターンを用いた設計・実装の例として、仮の音楽プレイヤーを題材に説明します。
以下のようなアプリケーションをMVPパターンを用いて作ってみましょう。

仮の音楽プレイヤー(※UIだけなので音は出ません)

仕様は以下としました。

Play/Stopボタンで再生/一時停止ができる
Loopのオンオフができる
- 曲を最後まで再生した場合
  - Loopがオンの場合: 最初から再生
  - Loopがオフの場合: 最後で停止

また、ループ再生が分かりやすいように曲の長さは3秒としました。

設計

早速ですが、MVPパターンを用いて設計してみましょう。
Model、View、Presenterの解釈の仕方は色々あるかと思いますが、今回は

Model: 音楽プレイヤーの実態
View: UI(入出力含む)
Presenter: ModelとViewを仲介するだけ

としました。
(今回は分かりやすくUIをViewとして解釈しましたが、場合によっては3DモデルやキャラクターがViewになることもあるかと思います)

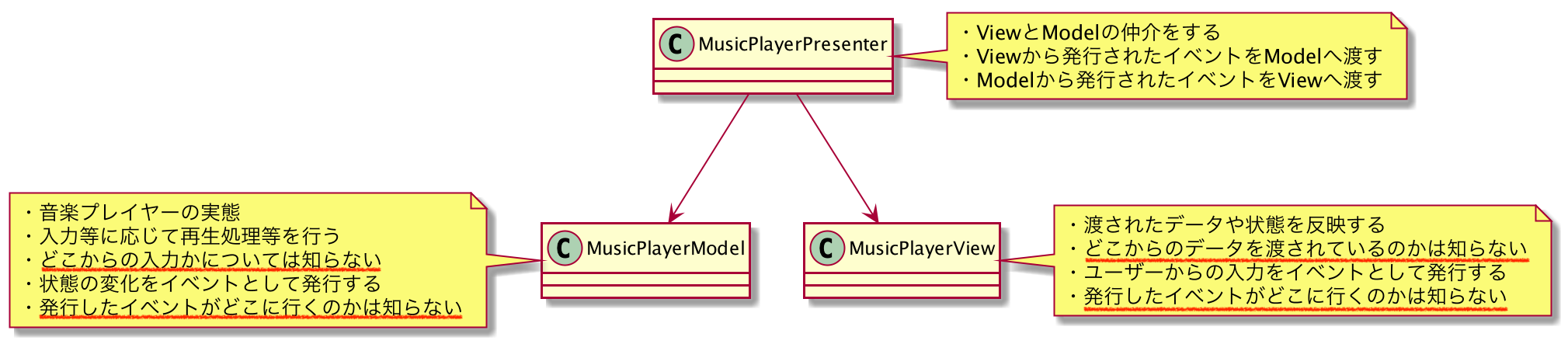

さて、MVPパターンを意識してクラス図を書くと以下のようになりました。
(今回伝えたいことをここに詰め込みました)

クラス図

まず、見て分かる通りクラスが3つ(Model, View, Presenterに相当)に分割されています。
MVPパターンを意識して設計することで、各クラスの責務が明確になります。

例えば、「UIを変更したい」という場合にはMusicPlayerViewクラスのみを修正すれば良いといった具合です。
MusicPlayerModelとMusicPlayerPresenterはUIのことを知らないので、この2つのクラスが影響を受けることはありません。

これが前章のメリット1です。

また、クラス図の矢印の向きから分かるようにPresenterはModelとViewに依存していますが、ModelとViewは互いに依存していません(疎結合)。
疎結合なのでクラスの差し替えが簡単です。

例えば、「MusicPlayerModelをテストしたい」という場合に、「テスト用のPresenterクラスに差し替えてテストする」というようなことが簡単にできます。

これが前章のメリット2です。

実装

この節では、前節の設計を実装したコードを載せます。
やはり実装は気になるところだと思うので、省略せずに全部載せちゃいます。

まずはコードをざっと見て「あ、綺麗/簡潔だな」「責務が分かれてるな」と思って貰えれば嬉しいです。
ただやはり、ここで一番見て欲しいのは、各クラスは責務が明確であり、ModelとViewは互いに依存していないというところです。

例えば、前節で言ったような以下の内容はコードからも読み取れるかと思います。

Modelは音楽を再生し内部状態を発行するが、UIのことは知らない
ViewはUIでの入出力を司るが、音楽がどう再生されるかは知らない

もう少し具体的なところで言うと、以下の実装はMVPパターンの考え方として分かりやすいかもしれません。

ViewのSetPlaybackTimeメソッドではplaybackTimeが渡されるが、その値をシークバーにセットしたり、文字列としてフォーマットしてテキストにセットしたり、という処理はView内で完結している
Modelはあくまで内部状態発行の一環としてplaybackTimeを発行しているが、上記のようなUI表示用の文字列を発行したりはしない

余談ですが、自分が昔に書いていたコードでは「ModelにOnPlay的な命名のメソッドを定義して、ViewのOnPlayButtonClicked時に呼ぶ」みたいなことをしてたんですが、
OnPlayという命名だとModelとしての動作を表せていないのでMVPパターン的にも良くないんだろうなと思いました。

↓以下コード

using UnityEngine;

public sealed class MusicPlayerModel : MonoBehaviour
{
    // 曲の長さは決まっていると仮定
    public readonly float MusicLength = 3f;

    public PlayerStateEvent OnPlayerStateChanged = new PlayerStateEvent();
    public BoolEvent OnLoopChanged = new BoolEvent();
    public FloatEvent OnPlaybackTimeChanged = new FloatEvent();

    private PlayerState _playerState;
    private float _playbackTime;
    private bool _isLoop = true;

    // あくまで例としての実装なので、本当に音楽を再生するのではなく再生時間を加算するだけ
    private void Update()
    {
        if (_playerState == PlayerState.Playing)
        {
            _playbackTime += Time.deltaTime;

            // 再生時間が曲の長さを超えたとき
            if (MusicLength < _playbackTime)
            {
                if (_isLoop)
                {
                    _playbackTime = 0f;
                }
                else
                {
                    _playbackTime = MusicLength;
                    Stop();
                }
            }

            OnPlaybackTimeChanged.Invoke(_playbackTime);
        }
    }

    public void Play()
    {
        _playerState = PlayerState.Playing;
        OnPlayerStateChanged.Invoke(_playerState);
    }

    public void Stop()
    {
        _playerState = PlayerState.Stopped;
        OnPlayerStateChanged.Invoke(_playerState);
    }

    public void SetLoop(bool isLoop)
    {
        _isLoop = isLoop;
        OnLoopChanged.Invoke(_isLoop);
    }
}

public enum PlayerState
{
    Stopped,
    Playing
}

using UnityEngine;

public sealed class MusicPlayerModel : MonoBehaviour

{

// 曲の長さは決まっていると仮定

public readonly float MusicLength = 3f;

public PlayerStateEvent OnPlayerStateChanged = new PlayerStateEvent();

public BoolEvent OnLoopChanged = new BoolEvent();

public FloatEvent OnPlaybackTimeChanged = new FloatEvent();

private PlayerState _playerState;

private float _playbackTime;

private bool _isLoop = true;

// あくまで例としての実装なので、本当に音楽を再生するのではなく再生時間を加算するだけ

private void Update()

{

if (_playerState == PlayerState.Playing)

{

_playbackTime += Time.deltaTime;

// 再生時間が曲の長さを超えたとき

if (MusicLength < _playbackTime)

{

if (_isLoop)

{

_playbackTime = 0f;

}

else

{

_playbackTime = MusicLength;

Stop();

}

OnPlaybackTimeChanged.Invoke(_playbackTime);

}

public void Play()

{

_playerState = PlayerState.Playing;

OnPlayerStateChanged.Invoke(_playerState);

}

public void Stop()

{

_playerState = PlayerState.Stopped;

OnPlayerStateChanged.Invoke(_playerState);

}

public void SetLoop(bool isLoop)

{

_isLoop = isLoop;

OnLoopChanged.Invoke(_isLoop);

}

public enum PlayerState

{

Stopped,

Playing

}

MusicPlayerModel.cs

using System;
using UnityEngine;
using UnityEngine.Events;
using UnityEngine.UI;

public sealed class MusicPlayerView : MonoBehaviour
{
    [SerializeField] private Button _playButton;
    [SerializeField] private Button _stopButton;
    [SerializeField] private Toggle _loopToggle;
    [SerializeField] private Slider _seekBar;
    [SerializeField] private Text _playbackTime;

    public UnityEvent OnPlayButtonClicked = new UnityEvent();
    public UnityEvent OnStopButtonClicked = new UnityEvent();
    public BoolEvent OnLoopToggleChanged = new BoolEvent();

    private void Awake()
    {
        // UIが変化(ボタンがクリックされたりトグルが変化したり)したらイベントを発行する
        _playButton.onClick.AddListener(() => OnPlayButtonClicked.Invoke());
        _stopButton.onClick.AddListener(() => OnStopButtonClicked.Invoke());
        _loopToggle.onValueChanged.AddListener(isOn => OnLoopToggleChanged.Invoke(isOn));
    }

    public void SetMusicLength(float musicLength)
    {
        _seekBar.maxValue = musicLength;
    }

    public void TogglePlayStopButton(bool showPlayButton)
    {
        _playButton.gameObject.SetActive(showPlayButton);
        _stopButton.gameObject.SetActive(!showPlayButton);
    }

    public void SetLoopToggle(bool isOn)
    {
        _loopToggle.isOn = isOn;
    }

    public void SetPlaybackTime(float playbackTime)
    {
        _seekBar.value = playbackTime; // シークバーに再生時間をセットする
        _playbackTime.text = TimeSpan.FromSeconds(playbackTime).ToString(@"ss\:fff"); // 表示用に整形してテキストをセット
    }
}

using System;

using UnityEngine;

using UnityEngine.Events;

using UnityEngine.UI;

public sealed class MusicPlayerView : MonoBehaviour

{

[SerializeField] private Button _playButton;

[SerializeField] private Button _stopButton;

[SerializeField] private Toggle _loopToggle;

[SerializeField] private Slider _seekBar;

[SerializeField] private Text _playbackTime;

public UnityEvent OnPlayButtonClicked = new UnityEvent();

public UnityEvent OnStopButtonClicked = new UnityEvent();

public BoolEvent OnLoopToggleChanged = new BoolEvent();

private void Awake()

{

// UIが変化(ボタンがクリックされたりトグルが変化したり)したらイベントを発行する

_playButton.onClick.AddListener(() => OnPlayButtonClicked.Invoke());

_stopButton.onClick.AddListener(() => OnStopButtonClicked.Invoke());

_loopToggle.onValueChanged.AddListener(isOn => OnLoopToggleChanged.Invoke(isOn));

}

public void SetMusicLength(float musicLength)

{

_seekBar.maxValue = musicLength;

}

public void TogglePlayStopButton(bool showPlayButton)

{

_playButton.gameObject.SetActive(showPlayButton);

_stopButton.gameObject.SetActive(!showPlayButton);

}

public void SetLoopToggle(bool isOn)

{

_loopToggle.isOn = isOn;

}

public void SetPlaybackTime(float playbackTime)

{

_seekBar.value = playbackTime; // シークバーに再生時間をセットする

_playbackTime.text = TimeSpan.FromSeconds(playbackTime).ToString(@"ss\:fff"); // 表示用に整形してテキストをセット

}

MusicPlayerView.cs

using UnityEngine;

public sealed class MusicPlayerPresenter : MonoBehaviour
{
    [SerializeField] private MusicPlayerModel _model;
    [SerializeField] private MusicPlayerView _view;

    private void Awake()
    {
        // 曲の長さ(モデルが持っているデータ)をViewにセットする
        _view.SetMusicLength(_model.MusicLength);

        #region Model→View

        // モデルのデータが変化したら、ビューに伝える
        _model.OnPlaybackTimeChanged.AddListener(playbackTime => _view.SetPlaybackTime(playbackTime));
        _model.OnPlayerStateChanged.AddListener(state => _view.TogglePlayStopButton(state != PlayerState.Playing));
        _model.OnLoopChanged.AddListener(isOn => _view.SetLoopToggle(isOn));

        #endregion

        #region View→Model

        // ビューが変化したら、モデルに伝える
        _view.OnPlayButtonClicked.AddListener(() => _model.Play());
        _view.OnStopButtonClicked.AddListener(() => _model.Stop());
        _view.OnLoopToggleChanged.AddListener(isOn => _model.SetLoop(isOn));

        #endregion
    }
}

using UnityEngine;

public sealed class MusicPlayerPresenter : MonoBehaviour

{

[SerializeField] private MusicPlayerModel _model;

[SerializeField] private MusicPlayerView _view;

private void Awake()

{

// 曲の長さ(モデルが持っているデータ)をViewにセットする

_view.SetMusicLength(_model.MusicLength);

#region Model→View

// モデルのデータが変化したら、ビューに伝える

_model.OnPlaybackTimeChanged.AddListener(playbackTime => _view.SetPlaybackTime(playbackTime));

_model.OnPlayerStateChanged.AddListener(state => _view.TogglePlayStopButton(state != PlayerState.Playing));

_model.OnLoopChanged.AddListener(isOn => _view.SetLoopToggle(isOn));

#endregion

#region View→Model

// ビューが変化したら、モデルに伝える

_view.OnPlayButtonClicked.AddListener(() => _model.Play());

_view.OnStopButtonClicked.AddListener(() => _model.Stop());

_view.OnLoopToggleChanged.AddListener(isOn => _model.SetLoop(isOn));

#endregion

}

MusicPlayerPresenter.cs

using UnityEngine.Events;

public sealed class PlayerStateEvent : UnityEvent<PlayerState>
{
}

public sealed class BoolEvent : UnityEvent<bool>
{
}

public sealed class FloatEvent : UnityEvent<float>
{
}

using UnityEngine.Events;

public sealed class PlayerStateEvent : UnityEvent<PlayerState>

{

}

public sealed class BoolEvent : UnityEvent<bool>

{

}

public sealed class FloatEvent : UnityEvent<float>

{

}

UnityEvents.cs
(引数を取るUnityEventは継承しないと使えないためこのファイルで定義)

※記事の本質から外れないようにイベントまわりはUnityの標準機能(UnityEvent)で実装しましたが、実践的にはUniRxを使うと更に簡潔に便利に書けます。

まとめ

MVPパターンと、Unityにおける解釈の例について説明した
MVPパターンを用いると以下のメリットがある
1. クラスの責務が明確になる
  - 改修が簡単になる
2. クラス同士(ModelとView)が疎結合になる
  - クラスの差し替えやテストが簡単になる
MVPパターンはいいぞ(時と場所によります)
